КУЩ Владимир Иванович д.ф.-м.н., ведущий научный сотрудник - заведующий лабораторией телефон:+38(044) 432-95-44 otdel9m@ism.kiev.ua;

Сотрудники лаборатории:

Переяслов Виктор Павлович , с.н.с., к.т.н.
Лукаш Владимир Андреевич, с.н.с., к.т.н.
Дутка Василий Ананьевич, с.н.с., к.т.н.,
Сердюк Виктор Митрофанович, с.н.с., к.т.н.
Кулич Виталий Григорьевич, к.т.н., н.с.
Шестаков Сергей Игоревич, с.н.с., к.т.н.
Подоба Ярослав Олександрович, м.н.с.
Шмегера Роман Сергеевич, м.н.с.

Научные направления деятельности:

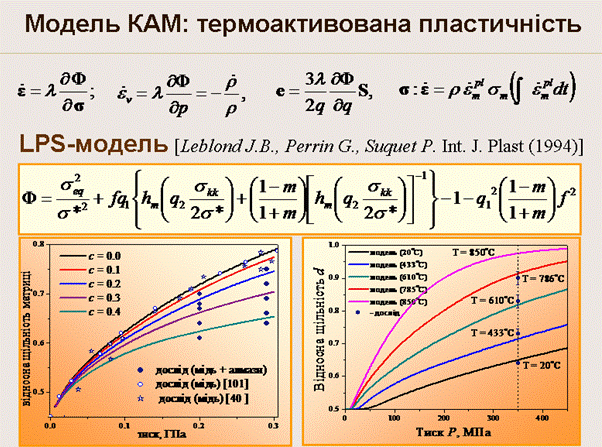

• Разработка моделей механического и теплофизического состояния композиционных материалов ;
• Компьютерное моделирование и экспериментальные исследования процесса консолидации металлических и алмазосодержащих материалов при електроспикании под давлением;
• Компьютерное моделирование напряженного и теплофизического состояния функциональных элементов породоразрушающих инструментов и конструкционных элементов технологических узлов;
• Компьютерное моделирование диффузионных процессов, протекающих при напекании композитного алмазосодержащего материала на металлическую основу;
• Исследование процессов и закономерностей свободного и реакционного спекания порошковых смесей на основе карбида кремния и компьютерное моделирование процесса пропитки их жидкой фазой;
• Компьютерное и экспериментальное исследование структурно - фазовых превращений в стальных изделиях при неизотермической закалке;
• Технологические исследования процесса интенсивного электроспекания при повышенном давлении алмазосодержащих композиционных материалов для породо - разрушающих инструментов;
• Технологические исследования получения композиционных алмазосодержащих материалов для правящего и породоразрушающего инструмента методами вакуумного спекания и пропитки в среде водорода;
• Исследование физико -механических свойств композиционных алмазосодержащих материалов;
• Трибологические исследования процесса изнашивания композиционных алмазосодержащих материалов;
• Моделирование процесса пробития многослойных керамико - композиционных преград.

ОСНОВНЫЕ РАЗРАБОТКИ ЛАБОРАТОРИИ:

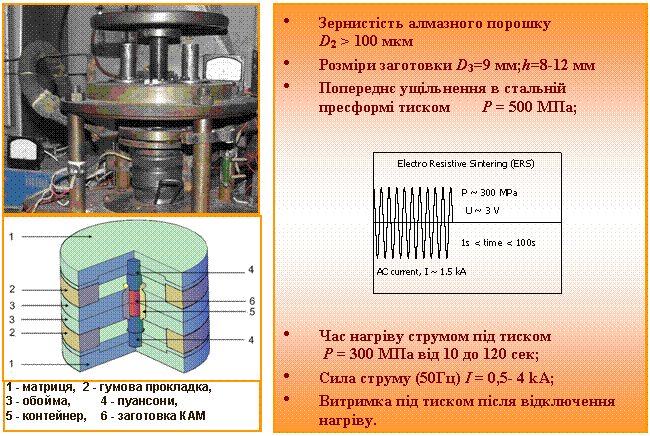

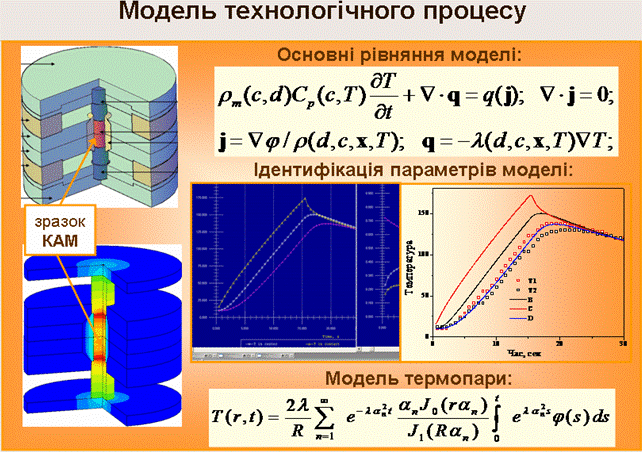

Технология интенсивного электроспекания электропроводящих материалов и алмазосодержащих композитов под давлением

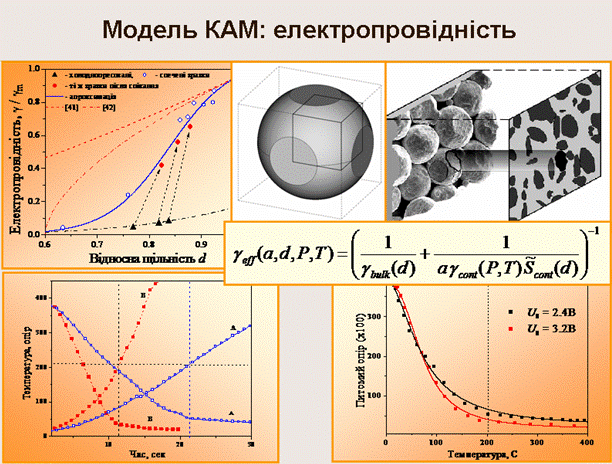

Зависимость эффективной проводимости алмазосодержащих композитов с несовершенной поверхностью раздела фаз

Расчет изменения распределения концентрации титана в процессе диффузии

титана в медь: 1 при t= 24 с; 2 при t = 17 c; при t = 10 c.

Сравнение расчетной зависимости и экспериментальных данных уменьшения прочности зерен алмаза от разницы КТР включения сплава растворителя α _{a и алмаза α d после нагрева до 1000°}

Алмазно-твердосплавные гранулы для породоразрушающих инструментов
